Sul banco ci sono tre pezzi dello stesso contenitore elettronico: un pannello frontale traforato, un fianco con deformazioni e punti di fissaggio, una piastra interna con marcature di montaggio. A disegno sembrano parenti stretti. In officina, invece, chiedono macchine diverse, tempi diversi e anche errori diversi.
La scelta che pesa non è standard o su misura. Quella arriva dopo. Prima c’è un bivio più ruvido: laser, punzonatura o combinato. E la risposta non si legge nel rendering del case PC o del rack, ma nella sequenza di operazioni che il pezzo si porterà addosso fino alla piega, all’insertatura e alla finitura.
Tre pezzi sul banco
Il pannello frontale è una faccia vista: fori ventola, finestre per connettori, asole, magari una griglia irregolare. Il fianco è meno teatrale ma più insidioso: irrigidimenti, inviti, svasature, predisposizioni per fissaggi e filetti. La piastra interna, infine, sembra la più semplice e invece spesso porta riferimenti di montaggio, codici, linee di piega e quote che se sbagliate spostano tutto il resto. Il processo di taglio non decide solo il contorno. Decide cosa potrà essere fatto in macchina, cosa andrà spostato a valle e quante mani toccheranno il pezzo prima di diventare contenitore.
L’articolo tecnico di Eabel sul confronto tra taglio laser e punzonatura mette il dito proprio qui: il laser vince sulla libertà geometrica e sulla rapidità di cambio disegno, la punzonatura quando il pezzo chiede lavorazioni ripetitive e formature. Però la selezione vera si fa sul singolo componente. I numeri di HTE aiutano a non farsi abbagliare dalla potenza: 5000-6000 W, taglio di alluminio fino a 15 mm e di acciaio o inox fino a 25 mm. Sono dati concreti, ma in un contenitore per elettronica il tema raramente è la forza bruta. Di solito è quanta lavorazione resta da fare dopo il primo colpo.

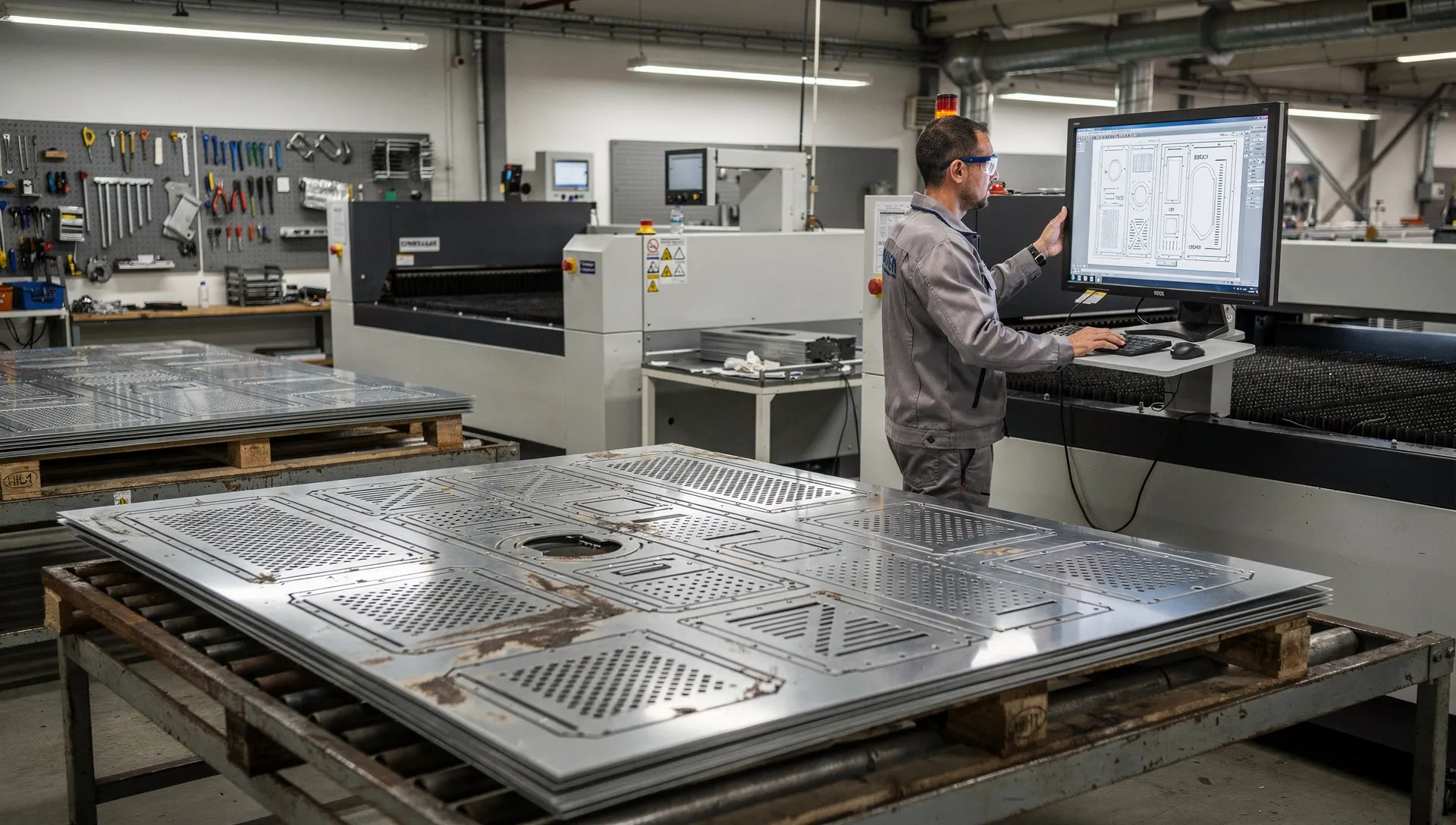

Pannello frontale traforato: il laser evita passaggi che non si vedono a disegno
La sezione di donatigiovanni.it/lavorazioni/taglio-laser dedicata al taglio laser documenta questa lavorazione come stabile di reparto dal 1996; sul pannello frontale il punto è semplice: una faccia vista con fori, asole e finestre per connettori mal sopporta bave, riprese a mano e piccoli trascinamenti che poi saltano fuori dopo la verniciatura.
Qui il laser ha un vantaggio molto terra terra. Se il frontale cambia spesso – una porta in più, una feritoia spostata, una griglia diversa per il raffreddamento – non costringe a girare attorno a utensili dedicati. Taglia quello che c’è nel file, con bordi puliti e con una libertà di profilo che su un pezzo visibile pesa parecchio. Chi lavora davvero in reparto lo sa: il difetto estetico sul frontale non nasce quasi mai in cabina di verniciatura. Nasce prima, quando il bordo non è uniforme e la finitura lo racconta senza pietà. Il laser riduce questa catena di riprese, e questo vale più del dato di spessore massimo.
La punzonatura resta veloce se il pannello è una griglia standard ripetuta per lotti lunghi. Ma appena il disegno si sporca di varianti, la velocità di battuta smette di essere il criterio giusto. E se quel frontale deve poi essere piegato o accoppiato a cornici precise, i piccoli segni accumulati prima cominciano a chiedere sconti altrove: maschere, controlli, rilavorazioni.
Fianco con deformazioni e filettature: qui il combinato fa il lavoro sporco
Il fianco del contenitore è il pezzo che manda in crisi il ragionamento taglio tutto a laser e poi vediamo. Se servono svasature, nervature, inviti, louvre, bugne o predisposizioni per filetti e inserti, la sola precisione del taglio non basta. Serve una macchina che formi il materiale mentre lo lavora, e qui la punzonatrice – o meglio ancora il combinato laser-punzonatura – gioca su un altro tavolo. Perano indica per il combinato un campo di lavoro di 1500×3000 mm e uno spessore massimo di 6 mm: è una finestra che coincide bene con molta carpenteria leggera per elettronica, dove il pezzo è ampio ma resta dentro spessori relativamente contenuti.
La differenza pratica è questa: il combinato può tagliare il contorno e gestire nello stesso flusso quelle lavorazioni che sul fianco fanno perdere più tempo quando vengono spezzate in reparti separati. TRUMPF segnala un aspetto che in brochure si legge in fretta ma in officina pesa: le macchine punzonatrici-laser consentono la spianatura dei dislivelli già durante il processo. Tradotto: se una formatura crea irregolarità, la macchina può intervenire prima che il pezzo vada in piega o in assemblaggio. Non è un dettaglio da catalogo. È il modo con cui si evita il fianco che appoggia male, vibra o costringe l’operatore a tirarlo durante il montaggio.
È qui che nascono i tempi veri. Un fianco tagliato a laser puro e spedito poi a fare ogni deformazione in passaggi separati accumula code, attrezzaggi e occasioni di errore. La differenza non la fa la retorica del su misura. La fa quante volte il pezzo entra ed esce dalla macchina.
Piastra con marcature: quando il taglio decide anche piega, montaggio e finitura
La piastra interna con marcature sembra il pezzo più banale del lotto. Invece è spesso quella che tradisce una scelta sbagliata di processo. Se la piastra porta riferimenti di montaggio, numerazioni di posizione, linee guida per pieghe successive o aree di accoppiamento da non confondere, il laser torna utile perché può associare taglio e marcatura nello stesso set-up, senza spostare il pezzo e senza introdurre deformazioni locali su una superficie che poi dovrà restare planare. Su una carpenteria leggera per elettronica questo vuol dire meno scarti stupidi: piastra piegata al verso sbagliato, foratura specchiata, zona filettata fuori riferimento. Difetti da officina, non da lavagna.
Appena il progetto esce dalla lamiera piana e chiama in causa telai o rinforzi tubolari, cambia proprio il film. TLT riporta per il taglio tubi diametri da 10 a 152,5 mm e una lunghezza di carico massima di 6,5 m. Basta questo per capire che lamiera piana e carpenteria più strutturata non stanno nella stessa casella. Un rack con struttura mista non si governa con la sola logica del pannello tagliato bene. Entrano in scena accoppiamenti, saldature, raddrizzature e controlli più severi.
E infatti, quando il contenitore smette di essere una sequenza di pannelli e diventa struttura assemblata o saldata, la qualità non si misura più solo sul bordo del foro. Crainox cita controlli secondo UNI EN ISO 3834-2. Il richiamo serve a ricordare una cosa semplice: la lavorazione iniziale non è mai isolata. Se il pezzo deve finire dentro una catena con saldatura e verifiche formali, il processo di taglio va scelto pensando già a quello che verrà dopo, non al solo tempo della prima macchina.
Matrice decisionale da reparto
- Laser: si adatta al pannello frontale e alle piastre con geometrie variabili, facce vista, aperture irregolari e marcature da mantenere coerenti con il file. I dati HTE su potenze da 5000-6000 W e spessori fino a 15 mm in alluminio e 25 mm in acciaio o inox ricordano che il margine tecnico c’è; nella pratica dei contenitori elettronici conta di più la pulizia del bordo e la libertà di modifica.
- Punzonatura: resta la scelta asciutta quando il pezzo ripete fori standard, griglie costanti e formature seriali su lotti lunghi. È meno tollerante alle varianti, ma sui cicli ripetitivi toglie secondi dove il laser continua a disegnare profili.
- Combinato laser-punzonatura: è il candidato naturale per i fianchi che uniscono contorno, aperture, deformazioni, svasature e correzione dei dislivelli prima della piega. Il perimetro operativo indicato da Perano – 1500×3000 mm e 6 mm di spessore massimo – mette un confine chiaro: dentro quella fascia, il vantaggio è tagliare e formare senza spedire il pezzo in pellegrinaggio tra macchine.
- Processi di carpenteria strutturata: quando compaiono tubi, telai e saldature, la scelta iniziale va riletta. I numeri TLT sul taglio tubi e il riferimento Crainox alla UNI EN ISO 3834-2 dicono che da quel punto in poi il contenitore non è più solo un tema di lamiera, ma di coerenza tra reparti e controlli.
Chi compra un contenitore elettronico vede il pezzo finito. Chi lo produce sa che il prezzo giusto, il tempo giusto e la qualità decente si decidono molto prima, davanti a tre macchine che sembrano fare la stessa cosa e invece no. È un dettaglio? Solo finché il frontale non segna, il fianco non appoggia e la piastra non arriva piegata dalla parte sbagliata.
